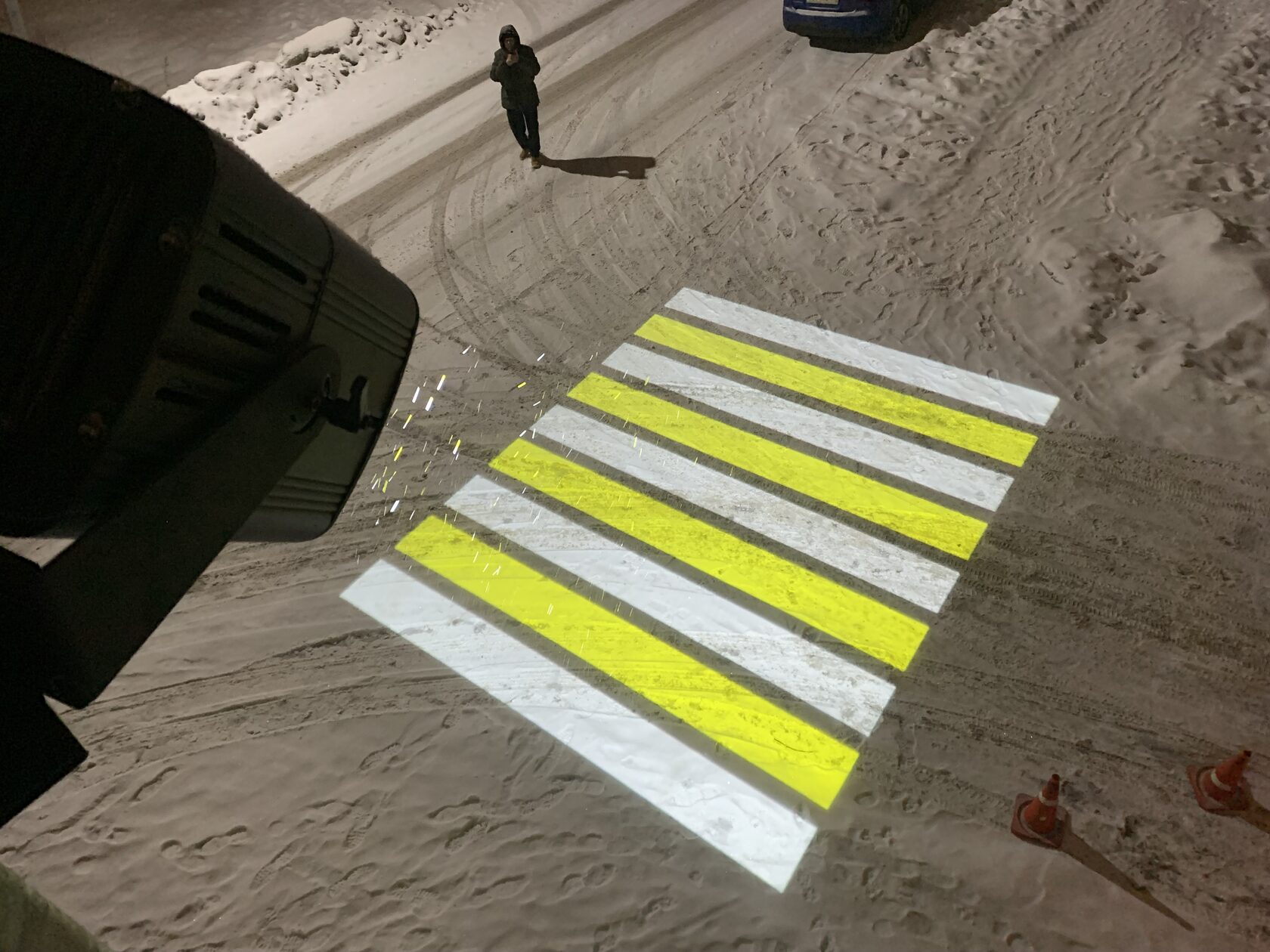

Проекционный пешеходный переход (проекционная зебра) - это эффективный вид нанесения разметки за счёт гобо-проектора. Этот вид нанесения не заменяет существующую разметку, а лишь дублирует её в вечернее и ночное время. За счёт данной технологии, зебра заметна за 100-150 метров, и заставляет обратить на себя внимание.В зависимости от вида пешеходного перехода, определяется количество проекторов. Как правило это 1-2 гобо-проектора, мощностью не менее 200 Вт. (подбор зависит от ширины проезжей части - при ширине проезжей части свыше 8 метров применяется 2 гобо-проектора). Проектор монтируется над пешеходным переходом или вблизи него. В проектор устанавливается специальная гобо-линза с готовым изображением пешеходного перехода. В конечном итоге получается яркая, чёткая, заметная издалека проекция "зебры".
Преимущества
• Позволяет дублировать существующую дорожную разметку в любое время года а так же в любую погоду, разметка видна даже на снегу
• Проекционная «зебра» становится более заметна для автомобилистов на расстоянии до 150-200 метров, что позволяет увидеть пешехода заблаговременно
• Проекция полностью соответствует существующей разметке по ГОСТу
• В отличии от нанесенной на асфальт краски, проекционная разметка устойчива к воздействию внешних факторов.
Оставьте заявку
Наши специалисты проконсультируют вас
Готовые решения
///// ПРОЕКЦИОННЫЙ КОМПЛЕКС GH-8 проекционный пешеходный переход на однополосной или двухполосной проезжей части, шириной до 8-ми метров
Применяемое оборудование: - гобо-проектор мощностью 210 Вт с широкоугольным объективом - 1 шт. - калибровочный слайд для компенсации искажения - 1 шт. - слайд с изображением 1.14.1 (пешеходный переход) - 1 шт. - монтажный бокс со степенью пылевлагозащиты IP-65 - 1 шт. - монтажный комплект с проводами для подключения и крепежом - 1 шт. - кронштейн регулируемый для монтажа гобо-проектора - 1 шт.
Монтаж и пуско-наладка: - установка гобо-проектора на существующую опору с последующим подключением к монтажному боксу - монтаж бокса и подключение к сущесвующим ЛЭП - снятие замеров и компенсация искажения при подготовке макета проекционного пешеходного перехода - пуско-наладка проекционного пешеходного перехода с настройкой и корректировкой изображения - точное попадание в существующую дорожную разметку.
///// ПРОЕКЦИОННЫЙ КОМПЛЕКС GH-16 проекционный пешеходный переход на двухполосной проезжей части, шириной до 16-ти метров
Применяемое оборудование: - гобо-проектор мощностью 210 Вт с широкоугольным объективом - 2 шт. - калибровочный слайд для компенсации искажения - 2 шт. - слайд с изображением 1.14.1 (пешеходный переход) - 2 шт. - монтажный бокс со степенью пылевлагозащиты IP-65 - 2 шт. - монтажный комплект с проводами для подключения и крепежом - 2 шт. - кронштейн регулируемый для монтажа гобо-проектора - 2 шт.
Монтаж и пуско-наладка: - установка гобо-проектора на существующую опору с последующим подключением к боксу - монтаж бокса и подключение к сущесвующим ЛЭП - снятие замеров и компенсация искажения при подготовке макета проекционного пешеходного перехода - пуско-наладка проекционного пешеходного перехода с настройкой и корректировкой изображения - точное попадание в существующую дорожную разметку.
///// ПРОЕКЦИОННЫЙ КОМПЛЕКС GH-20 проекционный пешеходный переход с проезжей частью 4 и более полос
Применяемое оборудование: - гобо-проектор мощностью 210 Вт с широкоугольным объективом - 4 шт. - калибровочный слайд для компенсации искажения - 4 шт. - слайд с изображением 1.14.1 (пешеходный переход) - 4 шт. - монтажный бокс со степенью пылевлагозащиты IP-65 - 2 шт. - монтажный комплект с проводами для подключения и крепежом - 2 шт. - кронштейн регулируемый для монтажа гобо-проектора - 4 шт.
Монтаж и пуско-наладка: - установка гобо-проектора на существующую опору с последующим подключением к боксу - монтаж бокса и подключение к сущесвующим ЛЭП - снятие замеров и компенсация искажения при подготовке макета проекционного пешеходного перехода - пуско-наладка проекционного пешеходного перехода с настройкой и корректировкой изображения - точное попадание в существующую дорожную разметку.
///// ПРОЕКЦИОННЫЙ КОМПЛЕКС GH-8 MAX проекционный пешеходный переход с дополнительной проекцией знаков на однополосной или двухполосной проезжей части, шириной до 8-ми метров
Применяемое оборудование: - гобо-проектор мощностью 210 Вт с широкоугольным объективом - 1 шт. - гобо-проектор мощностью 55 Вт со стандартным объективом - 2 шт - калибровочный слайд для компенсации искажения - 1 шт. - слайд с изображением 1.14.1 (пешеходный переход) - 1 шт. - слайд с изображением дорожных знаков 5.19.1 или 1.22 - 2 шт. - монтажный бокс со степенью пылевлагозащиты IP-65 - 1 шт. - монтажный комплект с проводами для подключения и крепежом - 1 шт. - кронштейн регулируемый для монтажа гобо-проектора - 3 шт.
Монтаж и пуско-наладка: - установка гобо-проектора на существующую опору с последующим подключением к боксу - монтаж бокса и подключение к сущесвующим ЛЭП - снятие замеров и компенсация искажения при подготовке макета проекционного пешеходного перехода - пуско-наладка проекционного пешеходного перехода с настройкой и корректировкой изображения - точное попадание в существующую дорожную разметку.
///// ПРОЕКЦИОННЫЙ КОМПЛЕКС GH-16 MAX проекционный пешеходный переход с дополнительной проекцией знаков на двухполосной проезжей части, шириной до 16-ти метров
Применяемое оборудование: - гобо-проектор мощностью 210 Вт с широкоугольным объективом - 2 шт. - гобо-проектор мощностью 55 Вт со стандартным объективом - 2 шт - калибровочный слайд для компенсации искажения - 2 шт. - слайд с изображением 1.14.1 (пешеходный переход) - 2 шт. - слайд с изображением дорожных знаков 5.19.1 или 1.22 - 2 шт. - монтажный бокс со степенью пылевлагозащиты IP-65 - 2 шт. - монтажный комплект с проводами для подключения и крепежом - 2 шт. - кронштейн регулируемый для монтажа гобо-проектора - 4 шт.
Монтаж и пуско-наладка: - установка гобо-проектора на существующую опору с последующим подключением к боксу - монтаж бокса и подключение к сущесвующим ЛЭП - снятие замеров и компенсация искажения при подготовке макета проекционного пешеходного перехода - пуско-наладка проекционного пешеходного перехода с настройкой и корректировкой изображения - точное попадание в существующую дорожную разметку.
///// ПРОЕКЦИОННЫЙ КОМПЛЕКС GH-20 MAX проекционный пешеходный переход с дополнительной проекцией знаков на проезжей части в 4 полосы
Применяемое оборудование: - гобо-проектор мощностью 210 Вт с широкоугольным объективом - 4 шт. - гобо-проектор мощностью 55 Вт со стандартным объективом - 4 шт - калибровочный слайд для компенсации искажения - 4 шт. - слайд с изображением 1.14.1 (пешеходный переход) - 4 шт. - слайд с изображением дорожных знаков 5.19.1 или 1.22 - 4 шт. - монтажный бокс со степенью пылевлагозащиты IP-65 - 2 шт. - монтажный комплект с проводами для подключения и крепежом - 2 шт. - кронштейн регулируемый для монтажа гобо-проектора - 8 шт.
Монтаж и пуско-наладка: - установка гобо-проектора на существующую опору с последующим подключением к боксу - монтаж бокса и подключение к сущесвующим ЛЭП - снятие замеров и компенсация искажения при подготовке макета проекционного пешеходного перехода - пуско-наладка проекционного пешеходного перехода с настройкой и корректировкой изображения - точное попадание в существующую дорожную разметку.
ХАРАКТЕРИСТИКИ: Габаритные размеры, Д/Ш/В, мм: 310*180*180 Вес, гр: 5300 Объектив 60° (широкоугольный) Количество светодиодов: светодиодный модуль (1шт) Цвет корпуса: Черный Мощность проектора: от 200 Вт до 240 Вт Потребляемая мощность, Вт: 200-240 Функция вращения: Есть Входящее напряжение, В (АС): 220 - 240 Рабочее напряжение, В (DС): 24 Выходной ток: 10 А Комбинированнная система охлаждения: радиатор+2 вентилятора. Режим светодиодного светильника: присутствует Стабилизация напряжения: Есть Цвет свечения: холодный свет Цветовая температура: 8000 К Класс защиты от влаги и пыли: IP 65 Проекционное расстояние, м: от 2 до 200 Материал корпуса: анодированный алюминий Основание имеет отверстия для крепления к плоской поверхности
ОПИСАНИЕ: Монтажный бокс со степенью пылевлагозащиты IP65 предназначен для коммутации проектора с ЛЭП. В боксе имеется автоматический выключатель и нулевая шина. С помощью бокса вы сможете легко подключить проектор к сети 220В.
Монтаж и пуско-наладка
Добавить в корзину
РАБОТЫ:
Монтаж гобо-проекторов на кронштейнах к существующим опорам
Дополнительные услуги по устройству проекционного пешеходного перехода от компании "Gobo-Home"
•Выезд специалиста на объект в любой регион РФ •Изготовление и монтаж Г-образных опор •Разработка проекта •Воздушная прокладка кабеля и подключение к ЛЭП •Прокладка кабеля под дорогой (прокол) •Монтаж дополнительного освещения •Монтаж проекционных устройств и систем оповещения •Пуско-наладочные работы •Шеф-монтаж для субподрядчиков
